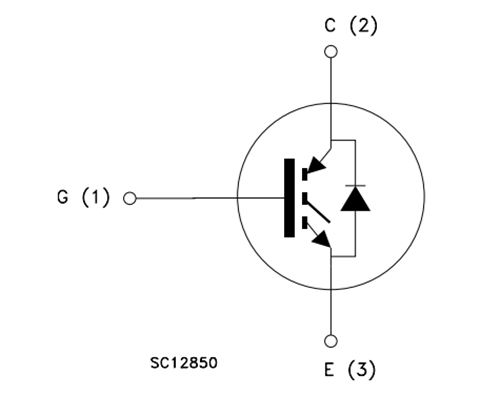

ST TO-247-3 | STGW30NC120HD:N溝道1200 V、30 A超快PowerMESH IGBT

ST TO-247-3 | STGW30NC120HD:N溝道1200 V、30 A超快PowerMESH IGBT

來源:本站時間:2025-05-12瀏覽數:

STGW30NC120HD器件是一款N溝道1200 V、30 A超快PowerMESH IGBT,特別適合需要軟開關的應用場景,如逆變器、電機驅動等。其主要特性低導通損耗?:STGW30NC120HD具有低導通損耗,適用于需要高效能轉換的應用場景。?低導通電壓降?:在25C時,STGW30NC120HD導通電壓為2.75…

STGW30NC120HD器件是一款N溝道1200 V、30 A超快PowerMESH IGBT,特別適合需要軟開關的應用場景,如逆變器、電機驅動等。


其主要特性

低導通損耗?:STGW30NC120HD具有低導通損耗,適用于需要高效能轉換的應用場景。

?低導通電壓降?:在25°C時,STGW30NC120HD導通電壓為2.75V,保證了低功耗運行。

?高電流能力?:電流為30A,STGW30NC120HD適合需要高電流輸出的應用。

?高輸入阻抗?:STGW30NC120HD采用電壓驅動,適合高頻應用。

?低柵極電荷?:STGW30NC120HD減少了開關過程中的能量損耗。


簡介

STGW30NC120HD是基于ST專利的條形布局,采用最新的高壓技術,設計的一款先進的1200 V IGBT器件,具有卓越的性能。該IGBT經過優化,適用于高頻應用,以實現非常高的開關性能(降低 tfall),同時保持低電壓降。


技術規格

STGW30NC120HD具有以下主要規格:

配置:Single

集電極—發射極最大電壓 VCEO:1.2 kV

集電極—射極飽和電壓:2.75 V

柵極/發射極最大電壓:- 25 V, 25 V

在25 C的連續集電極電流:60 A

Pd-功率耗散:220 W

最小工作溫度:- 55 C

最大工作溫度:+ 150 C

系列:STGW30NC120HD

安裝風格:Through Hole

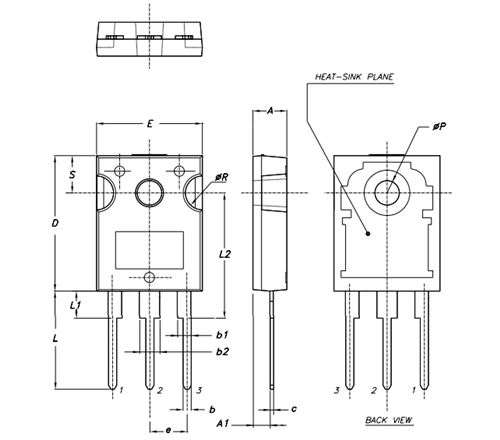

封裝 / 箱體:TO-247-3

集電極連續電流:30 A

集電極最大連續電流 Ic:60 A

柵極—射極漏泄電流:+/- 100 nA

高度:20.15 mm

長度:15.75 mm

產品類型:IGBT Transistors

寬度:5.15 mm

單位重量:38 g


應用領域

STGW30NC120HD適用于各種需要高效能和高頻率切換的應用場景,如感應加熱、電機控制、電源管理等。其優異的性能使其在工業自動化、電力電子設備、新能源汽車等領域有廣泛的應用前景?。


立即詢價

歡迎通過訪問明佳達電子官網(m.yy-one.cn),獲取STGW30NC120HD IGBT晶體管的實時庫存報價!
